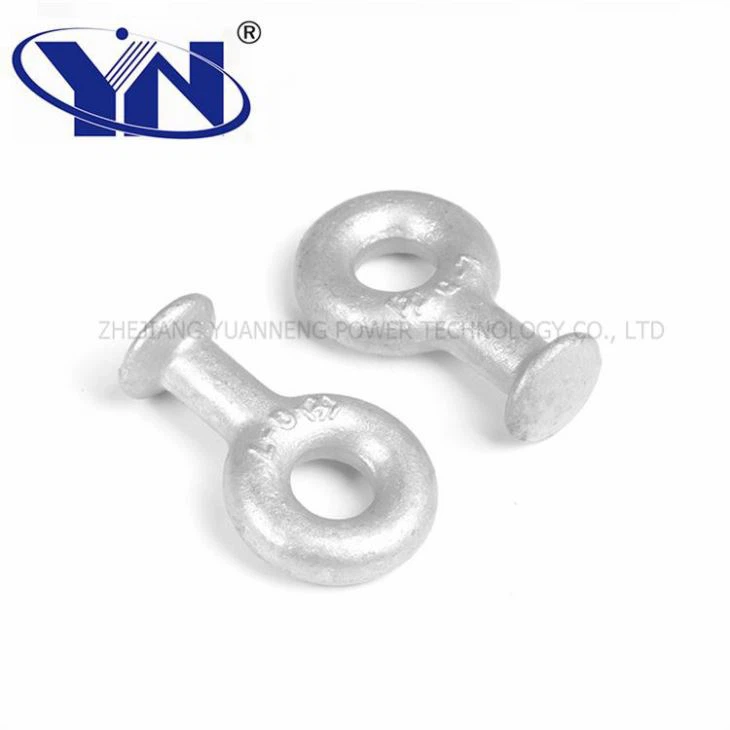

Socket Eyes Link piestiprināšana

Pieslēguma skrūvju savienojuma montāža ir izgatavota no kaļamā čuguna, kuru karsti iegremdē cinkota, to izmanto savienošanai ar tērauda pēdu, kas pakļauta lodgalvas dibenam un kontaktdakšas izolatoram (lodīšu galvai). Atbilstoši dažādiem lietošanas nosacījumiem un struktūrai, kontaktligzdas acis sastāv no vienas sērijas tipa un divu sēriju tipa.

Socket Eyes Link piestiprināšana

Socket Eyes Link stiprināšanas apraksts

Socket Eyes Link stiprināšanas tehniskā specifikācija

Socket-Clevis (W tipa)

Tips	Izmēri (mm)					Nespēja ielādēt KN	Svars (kg)
Tips	B	A	H	Φ	d	Nespēja ielādēt KN	Svars (kg)
W-7A	19.2	34,5	70	20	16	70	0.8
W-7B	19.2	34,5	115	20	16	70	0.9
W-10	19.2	34,5	85	20	20	100	1.0
W-12	19.2	34,5	90	24	24	120	1.3

Socket-Clevis (WS tipa)

Tips	Izmēri (mm)					Nespēja ielādēt KN	Atzīmēt
Tips	B	A	H	Φ	C	Nespēja ielādēt KN	Atzīmēt
WS-7	19.2	34,5	70	16	18	70	16
WS-10	19.2	34,5	85	18	20	100	16
WS-12	19.2	34,5	85	22	24	120	16
WS-16	23,0	42,5	95	24	26	160	20
